产品概述
传统LED驱动芯片在电压波动或点亮数量变化时易导致电流波动，影响显示亮度的稳定性。为满足小型LED点阵屏对高稳定性、抗干扰及精准调光的需求，ET61934应运而生，其采用I²C通信协议与恒流驱动技术，解决了传统方案中亮度不均的问题，适用于对显示一致性要求较高的场景。
该芯片支持最大16×8点阵（128个LED），扫描行数可在1~8行间灵活配置，通过减少扫描行数可提升单点驱动电流至50mA。其提供4种设备地址选择，支持多芯片级联扩展。核心优势在于精准恒流控制：整体输出电流32级可调，单通道4级可调，彻底消除因电压或点亮数量变化引起的亮度波动。内置消隐功能与RC振荡器保障高刷新率显示效果，显著降低残影。芯片具备低功耗特性，休眠模式下电流仅5μA，集成软件复位、硬件保护及抗干扰I²C接口（400Kbps速率），配合上电/掉电复位功能提升系统可靠性。封装提供EQSOP28与SOP32两种选项。
应用主要面向小型LED矩阵显示，包括工业控制面板的仪器状态指示、消费电子产品的家电信息屏、以及便携设备的嵌入式显示模块。其高集成设计、强驱动能力和抗干扰特性，特别适用于空间受限且需长期稳定运行的场景。
产品特性
I²C通讯接口，4个片地址可选
最大应用点阵16×8
点阵扫描行数可调（1~8位）
输出恒流驱动，最大驱动电流50mA
整体恒流输出32级可调
单路恒流输出4级可调
内置RC振荡，高刷新频率
内置上电复位和掉电复位功能
内置消隐功能

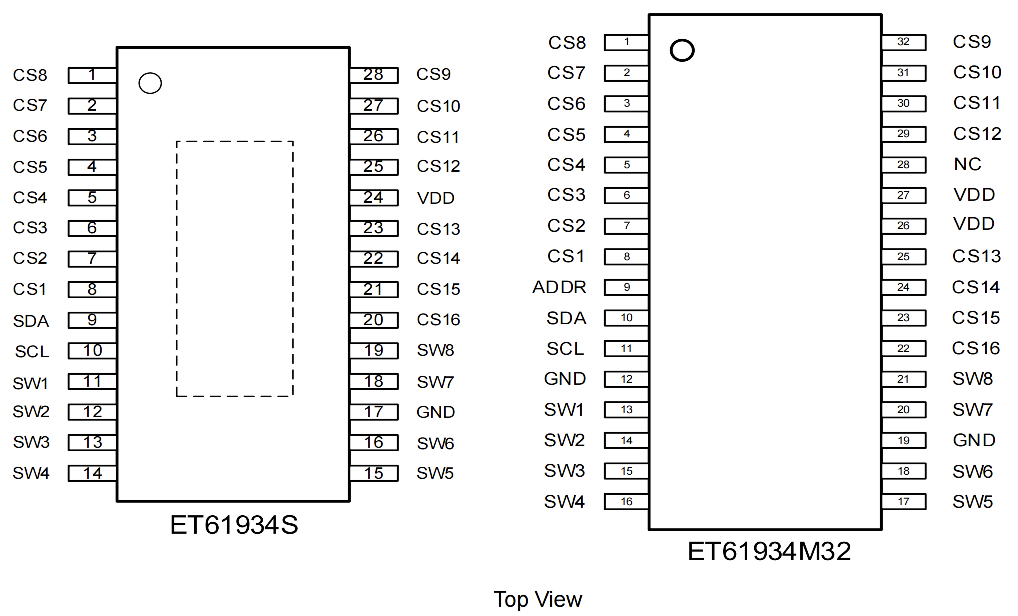

管脚定义

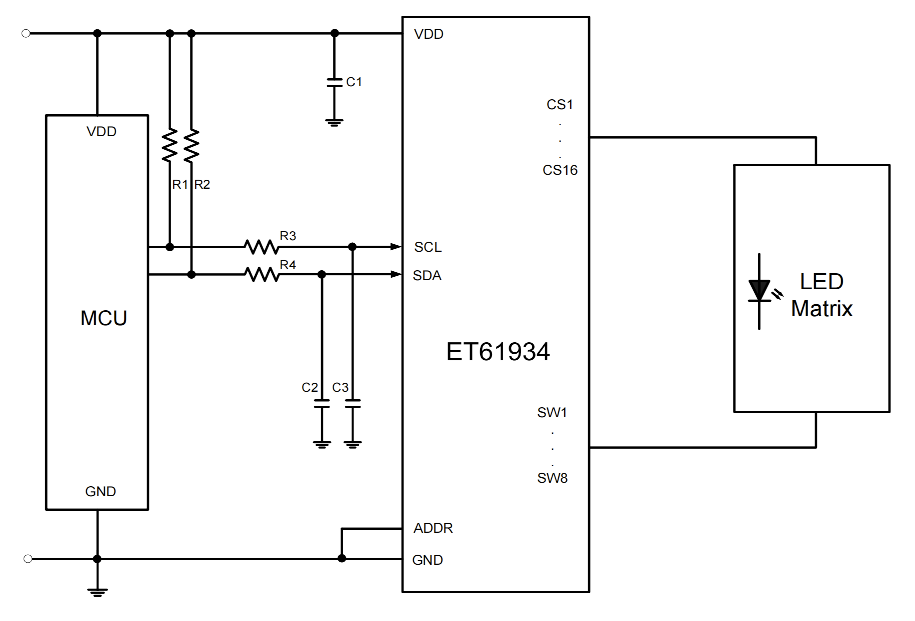

典型应用
扫描二维码获取ET61934产品规格书
