【原创】为什么手机基带设计那么难?

winniewei 提交于

作者:电子创新网张国斌

昨天有读者后台问了一个问题:为什么手机基带设计那么难?苹果挖了很多人搞了那多年都没彻底解决?这里从设计挑战、内部架构以及整体支出角度给大家科普一下。

手机蜂窝基带(Cellular Baseband)是手机通信系统的“大脑之一”,负责实现从物理层到中高层协议的数据处理、控制与调度,其功能相当于把射频收发回来的模拟信号变成手机能用的数据,或者反过来将上层的数据封装、编码成可发射的无线信号。


一、基带的基本功能

蜂窝基带主要处理以下功能模块:

功能模块

说明

物理层(Layer 1)处理

包括调制解调、信道编解码、信道估计、MIMO处理等,是整个通信数据路径的底层核心

媒体访问控制(MAC)层

负责资源调度、数据分段重组、重传机制(HARQ)等

RLC/PDCP/RRC等协议处理

管理数据加密、完整性保护、分段重组、连接控制等功能

功控/速率控制/时序控制

实现功率调节、调度命令处理、时间对齐(尤其TDD模式)

多模制式切换与互操作性

支持2G/3G/4G/5G,甚至WLAN等多协议共存、切换

接口管理

包括与射频(RF)模块的数据通信,与应用处理器(AP)的高速数据通道(PCIe、SDIO、USB等)

二、基带芯片的主要组成结构

基带芯片一般是高度集成的SoC架构,主要包括以下几个子模块:

1. 数字信号处理器(DSP)/专用加速器

  • 负责物理层高强度计算:

    • 调制解调(QAM、SC-FDMA、OFDM)

    • LDPC/Polar 编解码

    • 信道估计与均衡

    • FFT/IFFT 等算法处理

  • 高端设计中使用多个DSP+NPU+硬件加速模块协同。


2. 协议处理单元(Protocol Stack Processor)

  • 通常为通用MCU或异构CPU(Arm Cortex-R/A系列);

  • 执行RLC、PDCP、RRC等中高层通信协议;

  • 处理安全、加密、信令连接管理、无线资源控制等任务;

  • 某些任务可由协处理器或专用加密单元加速(如IPSec、SNOW3G/AES)。


3. 调度与资源管理模块

  • MAC调度器,控制上行下行资源的动态分配;

  • 管理传输队列、重传缓存、HARQ反馈。


4. 时钟与同步模块

  • 精确控制通信时序,支持帧/子帧级同步;

  • 支持TDD/FDD时隙切换控制。


5. 基带与射频接口

  • 通过 MIPI DigRF 或自定义高速并口与 RF 芯片通信;

  • 处理IQ数据、控制字、时钟同步信号;

  • 支持射频频段切换、PA/LNA控制、校准反馈。


6. 与应用处理器接口

  • USB/PCIe/SDIO 通道传输上层数据;

  • IPC(进程间通信)传输控制信息;

  • 可集成共享内存区域供数据高速搬移(DMA)。


7. 功耗管理与睡眠控制单元

  • 支持多级低功耗模式(例如eDRX、PSM);

  • 联动射频、应用处理器、调度器进行整机功耗管理;

  • 管理wake-up、resume、sleep等状态。


三、蜂窝基带芯片的逻辑结构图(文字简图)

    [ 上层协议栈处理器 ]

    |  RRC / PDCP / RLC  |

-----------------------

    |     MAC 调度器      |

-----------------------

    | 物理层处理器(DSP) |

    | - OFDM/SC-FDMA     |

    | - LDPC/Polar Code  |

    | - MIMO/信道估计     |

-----------------------

    |  时钟/同步管理模块  |

-----------------------

    |      射频接口       | <----> 射频收发芯片

-----------------------

    |    应用接口(PCIe) | <----> AP/Modem Host


四、手机基带发展趋势

趋势

说明

Modem+AP深度集成(SoC化)

如高通Snapdragon,将基带和应用处理器集成,提升能效与面积效率

向异构计算迁移

引入AI加速、VLIW/NPU/FPGA等架构,加速信号处理与协议堆栈

支持多模多频高集成

包括5G NR、LTE、3G、2G、Wi-Fi、BT 的统一调度和互操作

软件定义无线电(SDR)能力增强

提高灵活性,降低未来制式演进成本

节能与动态功控更智能

节能是永恒课题,特别在IoT/智能穿戴/6G等低功耗场景下

五、手机基带设计难在哪里?

手机蜂窝基带(Cellular Baseband)设计堪称是现代SoC系统中最复杂、最高壁垒的部分之一,其挑战来自于技术难度极高、标准复杂、集成度高、验证周期长、专利门槛重重

以下是几个主要方面的设计挑战和难点:

5.1、协议复杂且不断演进

我们所处的通信是多代并存 ,目前是2G/3G/4G/5G乃至未来6G,这每一代通信协议涉及的信道结构、调制编码方式、链路控制机制都不同。基带需要同时兼容多种制式、支持多频段和载波聚合(Carrier Aggregation)这就增加了架构的复杂性。

以3GPP标准为例,每一版Release有数千页技术规范。标准更新频繁,设计需灵活适配,标准跟随能力是技术壁垒之一,要紧跟标准必须有大量技术人员参与其中。

5.2、实时高并发信号处理挑战

由于基带芯片负责整个通信链路的物理层(PHY)和部分MAC层处理, 因此超高性能要求,尤其在5G NR中,涉及大规模MIMO、多用户并发、低时延要求、上下行高吞吐量场景下,计算量和带宽压力非常大,常用 SIMD/VLIW/DSP/NPU 协同设计。

此外,实时性和确定性也让设计挑战非常大,例如 HARQ(Hybrid ARQ)反馈机制要求在几百微秒内完成计算、解码和响应,而任何延迟都可能引发数据重传,影响网络性能。

5.3、软硬件协同复杂

基带的硬件架构非常复杂、包括调制解调(Modem)、信道编解码(Turbo/LDPC/Polar Code)、信号估计、均衡、同步等模块。它高度依赖异构计算单元(DSP/NPU/ASIC块)协同。而同时,其软件栈也异常繁重:协议栈实现难度大,从L1(物理层)到L3(网络层)要与操作系统和应用协同。功能众多,协议兼容性、稳定性、可调试性要求高。

5.4、多频段支持和射频协同

蜂窝通信要支持全球网络,基带就要获得和处理不同国家通信频带的信号,虽然基带本身不处理模拟射频,但频段、调制方式和射频前端必须高度匹配,支持全球运营商网络需适配数十种频段(尤其5G Sub-6 + mmWave)。射频前端和基带之间需要高效的数字接口(如MIPI DigRF)。基带设计必须考虑频谱利用效率、功耗动态调整等与射频的协同优化问题。这里我在网上找了一些资料把目前2G3G4G5G的频谱频带划分展示一下:

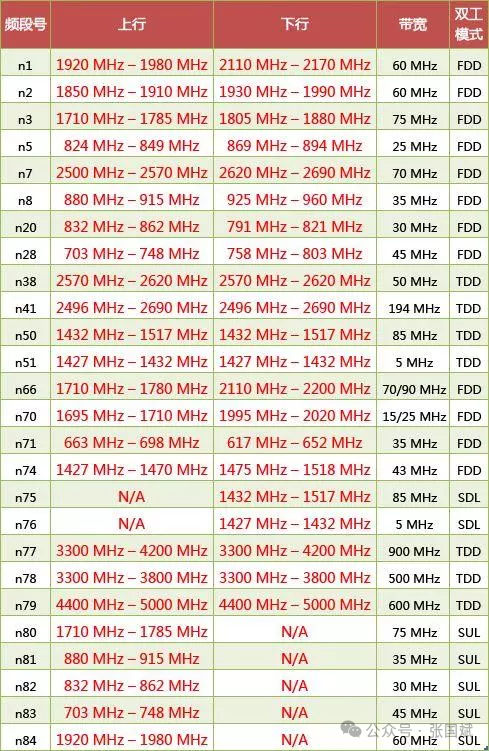

目前3GPP已指定的5G NR频段具体如下:FR1 (450 MHz–6000MHz):

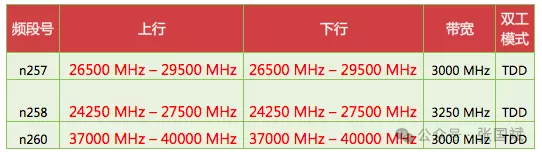

FR2:

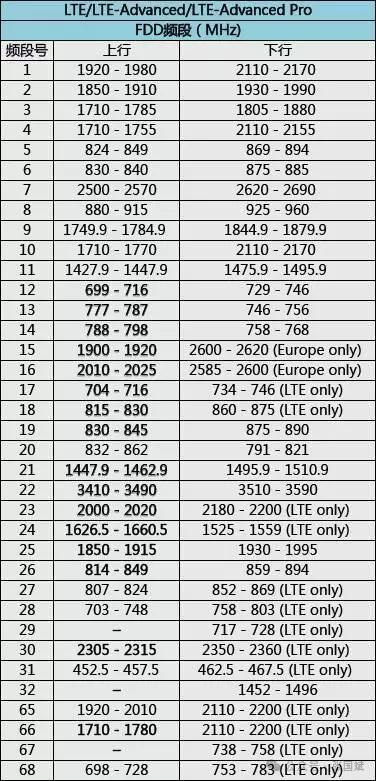

4G LTE频带

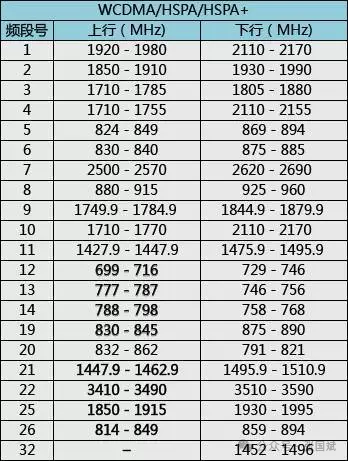

3G WCDMA


3G TD-SCDMA

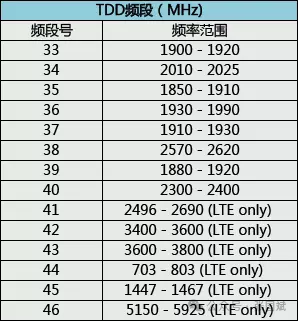

TD-SCDMA

频段号频率范围(MHz)

331900 - 1920

342010 - 2025

351850 - 1910

361930 - 1990

371910 - 1930

382570 - 2620

391880 - 1920

402300 - 2400

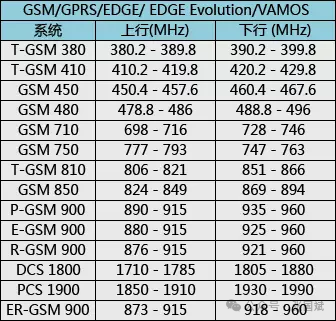

2G GSM


备注:

P-GSM,基准GSM-900频带

E-GSM,扩展GSM-900频带(包括基准GSM-900频带)

R-GSM,铁路GSM-900频带(包括基准和扩展GSM-900频带)

T-GSM,集群无线系统-GSM

ER-GSM900,即为Extended Railway GSM 900, 在原铁路通信系统的基础拓宽了其频率范围(TX:873-915,RX:918-960)。

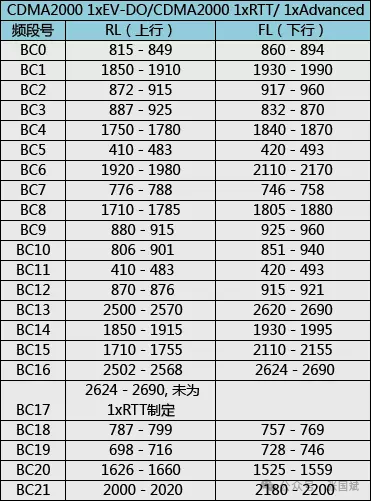

CDMA


要适配如此多的频段,设计挑战可想而知!

5.5、极致功耗控制

手机设备对功耗极其敏感,基带芯片需支持多级动态功耗管理(DVFS、时钟门控、睡眠唤醒机制),5G下行速度提升意味着芯片内部数据搬移量极大,需优化DMA、总线和缓存系统以控制功耗。

5.6、验证与测试极其复杂

覆盖所有协议场景、频段、网络拓扑的测试极其耗时,常用百万条用例。还需进行现场网络验证(field test),涉及不同国家、运营商和设备厂商。许多bug仅在极端网络环境下复现,验证周期可长达1-2年,这个挑战也是非常巨大的,不但需要人力物力还需要去当地测试,不过 一些测试可以委托给运营商。

5.7、知识产权和专利壁垒

在移动通信领域,华为、高通、爱立信、诺基亚、三星等持有大量相关基础专利,要设计基带无法绕开很多专利,避开专利雷区并确保协议兼容,是新进入者面临的巨大法律和技术挑战

总结下来基带设计挑战主要体现在

因素

描述

技术复杂度

多协议、多频段、异构计算、实时处理

标准壁垒

需精通3GPP协议,标准演进快

系统集成度

与射频、天线、AP协同,SoC封装难度高

功耗要求

多模式动态控制、热设计挑战大

验证难度

长周期、多场景测试,不容出错

专利门槛

极高的IP壁垒和授权成本

举个例子,看看5G基带中的 LDPC 解码加速设计

LDPC 是 5G eMBB 场景的主力信道编码,5G 新空口(NR)在物理层上使用了两种信道编码方案:

  • LDPC(Low-Density Parity-Check):用于下行与上行共享信道(PDSCH/PUSCH)的大部分数据传输。

  • Polar Code:用于控制信道(如PDCCH)。

LDPC 相比 Turbo 编码(4G主力)在并行性、误码率性能、低时延方面更适合大数据量高速传输。


✦ LDPC 解码的挑战:

  1. 迭代运算密集

    • LDPC 是一种基于图的迭代解码算法,最常用的是 Belief Propagation 或其近似(Min-Sum)。

    • 每轮迭代涉及大量乘加、最大/最小值运算,计算密集度高。

  2. 吞吐量要求高

    • 下行用户速率可达 Gbps,LDPC 解码必须在数百微秒内完成。

  3. 硬件并行性设计复杂

    • LDPC 的码本结构稀疏,但具有行列关联性,需专门设计交织器(interleaver)、调度机制避免数据冲突。


✦ 加速设计手段:

技术点

描述

并行解码架构(Parallel Decoder Array)

通过构建多个并行处理单元(PE),分摊行列节点处理任务

Min-Sum Approximation

用于近似简化Belief Propagation中的复杂函数计算

内存访问优化

通过专用交织存储器设计(RAM Bank)减少冲突和等待

动态迭代控制

支持早停机制(early termination),节省功耗与延迟

可配置LDPC内核

提供灵活可配置结构支持不同码率、码长

有些高端芯片会为 LDPC 解码单独设计 ASIC IP(如高通X70),而国产玩家往往以 DSP+ASIC 混合架构起步。


射频(RF)与基带协同的接口设计

前面说过,在手机SoC中,基带负责数字信号处理,射频芯片负责模拟射频发射/接收。二者需要通过高速数字接口协同工作,关键接口包括:

  • IQ数据接口

  • 控制与状态接口

  • 同步时钟接口


✦ 射频-基带接口关键标准

接口标准

描述

MIPI DigRF v4/v5

支持最高10Gbps,主要用于基带与射频芯片之间的数据传输

JEDEC JESD207

用于收发数据与控制信息

SLVS/CMOS接口

低速控制路径,例如射频频段切换、校准

TSF(Timing Synchronization Function)

保证时钟同步,满足TDD上/下行切换、MIMO同步精度

 协同设计的难点

  1. 数据速率极高

    • IQ样本速率高,尤其在载波聚合和多天线(MIMO)环境中。

    • 要求接口具备高带宽、低延迟、低抖动(jitter)特性。

  2. 射频功耗动态调节与基带联动

    • 例如在信号弱时动态提升PA(功率放大器)增益,在空闲时关闭LNA。

    • 这些调节动作需由基带实时控制,确保网络稳定。

  3. 多通道MIMO同步要求严苛

    • 上下行信号必须精确同步,涉及多个通道的相位对齐、时钟校准。

  4. 校准机制与闭环反馈

    • 包括射频校准(IQ平衡、DC offset)与发射功率控制(TPC)。

    • 基带需实时反馈并更新RF参数,形成闭环控制。


✦ 典型实现方式(简化图示)

| 基带芯片 |

|----------|

| 数字基带处理器(DSP)     |

| LDPC解码模块             |

| 调制/解调模块             |

| 数模转换(DAC)           |

| MIPI DigRF 接口 ---------> 射频芯片

|   射频前端(LNA/PA/Filter)

|   频率合成器

|   模数转换(ADC)

|   射频开关控制器


总结对比

模块

设计重点

挑战

LDPC 解码

高吞吐、并行计算、低功耗

解码算法复杂、功耗/延迟限制、架构优化困难

射频协同接口

高频率IQ数据传输、同步控制、射频调节

接口带宽、射频行为控制、跨域同步

设计一款兼容多模(2G/3G/4G/5G)蜂窝基带芯片,是当前半导体行业中最复杂、最烧钱、门槛最高的项目之一。这类芯片不仅仅是设计电路,更需要对通信标准、算法、系统验证、射频协同、软件协议栈、认证测试、IP授权、量产流程等全流程进行重度投入。

以下对人力、资金、周期等核心投入的系统性评估(这是某AI大模型给出的总结,仅供参考):


一、资金投入估算(基于中高端5G多模基带)

阶段

内容

预估成本(人民币)

❶ 前期IP授权/标准许可

购买LDPC/Polar Code IP、3GPP协议库、高速接口IP(如PCIe、USB、DDR)、Arm/DSP授权、标准专利池费用(如MPEG LA、Sisvel、ETSI)

1~2亿元

❷ 芯片设计与验证

架构设计、RTL开发、FPGA原型验证、前后端设计、低功耗优化、DFT/DFD等

3~5亿元

❸ 芯片流片

多次工程流片(28nm/16nm/7nm),每次费用3000万1亿不等,考虑35次迭代

1~3亿元

❹ 软件栈开发

包括物理层算法固化、中高层协议栈(RRC、MAC、RLC、PDCP)、调度器、功耗控制、通信协议适配(Android/Linux)

1~2亿元

❺ 验证测试与认证

实验室测试、射频一致性测试、全球各国/各运营商认证(GCF/PTCRB/CE/FCC/运营商定制测试)

5000万~1亿元

❻ 工具/测试平台购买

原型验证FPGA平台、协议分析仪、通信测试仪(如Keysight、R&S 5G仪表),搭建真实网络环境

数千万元

总计

12亿

注:以上是有经验团队且已有基础IP积累情况下的合理估算。初创团队从零起步,则投入可能更高,时间更长。


二、人力投入需求

角色类型

细分岗位

人员规模(估算)

系统/算法

通信系统架构、MIMO/调制算法、LDPC/Polar设计、同步时钟设计

50~80人

前端设计

RTL设计、功耗优化、接口逻辑(AXI/AHB等)、内存控制器、SoC总线

50~70人

后端设计

综合、布局布线、时序收敛、DFT/DFD、EM/IR分析

30~50人

软件团队

物理层固件、MAC层调度、RRC协议、驱动栈(Linux/Android)、功控管理

100~150人

验证/测试

仿真验证、FPGA验证、协议一致性测试、运营商场测、工信部测试

50~100人

系统集成与PM

产品管理、跨部门协作、平台验证、IP集成、运营商对接

20~40人

其他

射频协同、UI交互、客户支持、市场/售前等

20~30人

合计:300~500人左右的跨学科高水平团队,至少需持续投入2~3年。


三、周期预估

阶段

时间

架构设计与前期调研

3~6个月

设计开发阶段

12~18个月

初次流片与调试

6~9个月

验证与认证、量产准备

6~12个月

合计

2.5~3.5年

四、面临的关键风险

  1. 专利封锁:高通、爱立信、诺基亚等拥有大量SEPs(标准必要专利),需谨慎规避或支付许可费用;

  2. 协议兼容问题:3GPP兼容性测试要求极高,容易在小众场景或边缘情况出错;

  3. 量产难度大:工艺迁移、良率控制、封装测试、功耗控制等对团队经验依赖极高;

  4. 市场与资金回报周期长:在没有成熟运营商订单的情况下,ROI周期可能超5年;

  5. 竞争环境残酷:目前市面上成熟的基带供应商仅剩高通、联发科、三星、华为、紫光展锐等少数几家,已形成高壁垒垄断。


总结

设计一款兼容2G~5G多模蜂窝基带芯片

维度

典型规模

人力投入

300~500人(覆盖硬件、算法、软件、系统)

资金需求

8~15亿元人民币

研发周期

约2.5~3.5年

风险等级

极高(标准壁垒+专利+复杂度+验证难)

总之,设计手机基带芯片挑战极大,风险极大,而且需要长时间的积累!该领域慎入慎入慎入!
